Ce este un cuplaj mecanic pentru conducta HDPE? Tipuri, selecție și instalare

Ce este un cuplaj mecanic pentru conducta HDPE?

Un echipaj de întreținere ajunge la o conductă de apă HDPE îngropată care curge într-un șanț umed. Nu există nicio mașină de electrofuziune, nici un generator și nu există suficient spațiu pentru a muta o platformă grea de fuziune cap la cap. În decurs de o oră, echipajul decupează secțiunea deteriorată, alunecă pe un cuplaj mecanic, strânge șuruburile și testează presiunea îmbinării. Aceasta este sarcina principală a unui cuplaj mecanic pentru țeavă HDPE.

Răspunsul scurt este următorul: un cuplaj mecanic pentru țeavă HDPE este un dispozitiv de conectare fără fuziune care unește două capete ale țevii prin prinderea în jurul exteriorului țevii. Utilizează o etanșare elastomerică, o carcasă rigidă și un element mecanic de strângere, cum ar fi un inel cu șuruburi, o piuliță filetată sau un segment de compresie. Suprafața țevii HDPE nu este topită și nu este nevoie de energie electrică pentru sudare.

Un cuplaj mecanic nu creează un perete de țeavă monolit. În schimb, creează o îmbinare mecanică etanșată care transferă presiunea prin etanșare și transferă forța axială prin frecare, filete sau un profil de blocare pozitiv. Această distincție contează pentru presiunea nominală, instalarea îngropată și întreținerea pe termen lung.

Acest lucru face ca cuplajele mecanice să fie valoroase pentru lucrări de reparații, ocoliri temporare, conexiuni de tranziție și situații în care sudarea prin topire nu este practică. Nu sunt întotdeauna cea mai ieftină soluție pentru o conductă nouă lungă, dar rezolvă un set diferit de probleme.

Paragrafele de mai jos acoperă principalele tipuri de cuplare, considerații privind presiunea, procedura de instalare, greșelile obișnuite și criteriile practice de selecție bazate pe ceea ce vedem în propria noastră fabrică de țevi și fitinguri HDPE.

Cum funcționează un cuplaj mecanic pe conducta HDPE

Fiecare cuplare mecanică funcționează pe același principiu de bază: compresia radială creează o etanșare, iar corpul de cuplare menține cele două capete ale conductei aliniate. Când instalatorul strânge o piuliță sau un set de șuruburi, cuplajul împinge una sau mai multe garnituri elastomerice pe peretele exterior al conductei HDPE. Deoarece HDPE este un termoplastic, suprafața țevii se deformează ușor sub compresie, ceea ce ajută garnitura să umple orice neregularități ale suprafeței.

Rezistența îmbinării depinde de trei factori: cantitatea de compresie radială pe etanșare, capacitatea carcasei de a rezista expansiunii sub presiune și cantitatea de reținere axială dintre cele două capete ale țevii.

O distincție critică este restrânsă versus nereținută. Un cuplaj mecanic reținut este proiectat pentru a rezista forțelor de tragere cauzate de presiunea internă, contracția termică sau mișcarea solului. Un cuplaj nerestricționat poate menține presiunea într-un test scurt, dar poate aluneca dacă forțele axiale sunt mari. Pentru țevile îngropate, verificați întotdeauna dacă cuplajul are un mecanism de prindere pozitiv sau dacă sunt necesare blocuri de împingere.

Deoarece conducta HDPE se extinde și se contractă odată cu schimbările de temperatură, proiectarea cuplajului mecanic trebuie să permită o mișcare axială mică sau instalația din jur trebuie să fie restrânsă. Acest lucru este deosebit de important în conductele supraterane expuse la lumina directă a soarelui.

Principalele tipuri de cuplaje mecanice pentru conducte HDPE

Cuplajele mecanice nu sunt o singură familie de produse. Există cel puțin patru modele comune utilizate pe țevile HDPE: cuplaje cu manșon de compresie, conexiuni cu flanșe, fitinguri de tranziție filetate și cuplaje cu manșon împărțit cu șuruburi. Fiecare are o logică de instalare, o capacitate de presiune și un comportament de întreținere diferit.

Când selectați un tip, începeți cu conexiunea de care aveți de fapt nevoie. Dacă îmbinați două capete de țeavă HDPE simple, un cuplaj cu manșon de compresie este soluția cea mai directă. Dacă vă conectați la o flanșă de pompă, utilizați un adaptor de flanșă. Dacă conectați la o componentă metalică filetată, utilizați un fiting de tranziție filetat.

Cuplaje mecanice vs sudare prin fuziune: diferențe cheie

Sudarea prin fuziune creează o îmbinare permanentă, monolitică, prin topirea moleculelor HDPE împreună. Un cuplaj mecanic creează o îmbinare separabilă prin apăsarea unui elastomer pe țeavă. Fuziunea este, în general, prima alegere pentru conductele noi de apă și gaze îngropate. Cuplajul mecanic este de obicei alegerea mai practică pentru reparații, lucrări de urgență, tranziții și instalații în care echipamentele de fuziune nu pot fi aduse la fața locului.

Pentru conductele în care fuziunea este fezabilă, aceasta rămâne cea mai comună metodă de îmbinare, deoarece nu se bazează pe un elastomer care poate îmbătrâni. Dar fuziunea are limite reale: are nevoie de putere, suprafețe curate sau uscate, operatori instruiți și suficient spațiu în jurul țevii. Cuplajele mecanice sunt proiectate în mod deliberat pentru situațiile în care aceste condiții nu există.

Merită să comparați metodele de fuziune în sine înainte de a alege un program complet de sudare. Al nostru comparație între fuziunea soclului și fuziunea cap la cap explică unde se încadrează fiecare proces într-un proiect real.

Unde cuplajele mecanice sunt alegerea preferată

Cuplajele mecanice nu sunt un înlocuitor pentru toate sudurile prin fuziune. Acestea sunt o soluție preferată într-un set specific de condiții: reparații de urgență, ocolire temporară, tranziție de materiale mixte, instalare în spațiu închis și conexiuni la echipamente cu flanșe.

Cuplajele mecanice sunt comune în alimentarea cu apă municipală, rețelele de irigare, liniile de nămol minier, conductele de proces industrial și aplicațiile marine. Serviciile de construcții folosesc, de asemenea, tipuri de îmbinări mecanice pentru sistemele de drenaj și sifon HDPE, în special acolo unde accesul pentru sudarea prin topire este limitat.

Evaluări de presiune și limite tehnice

Cuplajele mecanice selectate corect pot suporta aceeași clasă de presiune nominală ca și conducta HDPE în sine. Limita practică nu este doar etanșarea, ci și rezistența cuplajului la tragerea axială și mișcarea conductei în funcție de temperatură.

Conducta SDR influențează diametrul exterior pentru o dimensiune nominală dată, dar, mai important, afectează rigiditatea peretelui și cantitatea de compresie radială pe care o poate accepta conducta. Un cuplaj proiectat pentru SDR 11 se poate potrivi și cu SDR 17, deoarece diametrul exterior este același, dar intervalul de compresie a garniturii și comportamentul de prindere sunt diferite. Verificați întotdeauna intervalul de grosime a peretelui menționat pe eticheta cuplajului.

Numai evaluarea presiunii nu vă spune dacă cuplajul este reținut. Un cuplaj mecanic nerestricționat poate menține presiunea într-un test static, dar eșuează atunci când conducta se contractă din cauza vremii rece sau când mișcarea solului trage îmbinarea. Pentru conductele îngropate, utilizați un cuplaj reținut, un sistem de ancorare extern sau un bloc de împingere.

Temperatura modifică, de asemenea, comportamentul pe termen lung al HDPE. La temperaturi de lucru mai ridicate, presiunea de lucru admisă scade. Când sistemul va funcționa peste 20°C, selectați un perete de țeavă mai gros și confirmați că materialul garniturii din cuplajul mecanic este evaluat pentru temperatura fluidului. Garniturile EPDM sunt comune pentru apă, dar incompatibile cu hidrocarburi și unele substanțe chimice.

Produse filetate și de compresie pentru conexiuni mecanice

Din programul nostru de producție, cele mai relevante două familii de conexiuni mecanice sunt fitingurile filetate HDPE și fitingurile de compresie PE/PP. Acestea sunt complementare: fitingurile filetate sunt folosite atunci când punctul de conectare are filet BSP sau NPT, în timp ce fitingurile cu compresie sunt folosite când îmbinarea necesită o simplă conexiune prin mufă fără căldură.

În calitate de producător de țevi și fitinguri, prelucram sau modelăm filetele direct în corpul PE100. Acest lucru evită amestecarea unei inserții metalice separate în secțiunea umedă, menține fitingul mai ușor și oferă instalatorului o geometrie curată a filetului pentru etanșare. Fitingurile de compresie din gama PE/PP funcționează cu un principiu mecanic similar: insertul este plasat în capătul țevii, un capac este strâns și un inel O sau o garnitură se comprimă pe peretele țevii.

Ambele familii de produse rezolvă probleme reale de instalare. Un antreprenor care conectează o linie de polietilenă la o pompă din oțel inoxidabil poate folosi un adaptor filet tată pe partea HDPE și o flanșă sau îmbinare filetată standard pe partea echipamentului. O echipă de întreținere care repară o conductă de apă de joasă presiune fără echipament de fuziune poate folosi un fiting priză de compresie PE/PP și poate termina lucrarea în câteva minute.

Adaptor filet tată HDPE pentru conexiuni de țevi rezistente la coroziune Acest adaptor conectează țevile HDPE la echipamente metalice filetate, oferind rezistență chimică și etanșare rezistentă la scurgeri. Designul său ușor simplifică instalarea, făcându-l ideal pentru sistemele cu materiale mixte. Vizualizare produs →

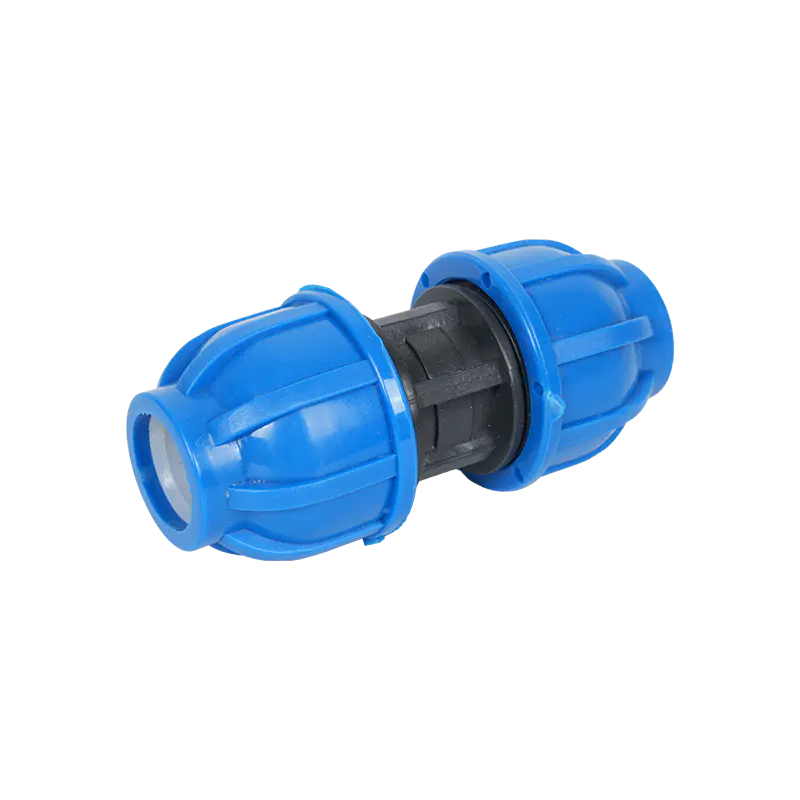

Priză de compresie PE/PP pentru îmbinarea țevilor fără scule Această priză unește țevi de același diametru fără sudură sau fuziune termică, folosind un mecanism de compresie pentru o potrivire sigură și etanșă. Potrivit pentru apă, gaz și aplicații de irigare unde reparațiile rapide contează. Vizualizare produs →

Procedura de instalare pas cu pas pentru cuplajele mecanice

Cea mai rapidă instalare de cuplare mecanică eșuează în continuare dacă pregătirea țevii este slabă. Deoarece etanșarea mecanică depinde de compresia față de suprafața exterioară, capătul țevii trebuie tăiat curat, teșit, curat și introdus la adâncimea corectă.

1. Confirmați diametrul exterior al țevii, grosimea peretelui și SDR înainte de a selecta cuplajul. Nu presupuneți că dimensiunea nominală este suficientă.
2. Tăiați pătratul țevii HDPE folosind un tăietor de țevi, un ferăstrău de mână cu o cutie de oglindă sau un tăietor cu roți. Evitați tăierea aspră în spirală care va deteriora garnitura.
3. Teșiți sau debavurați marginea exterioară a capătului țevii. O teșitură de 15 până la 30 de grade ajută țeava să alunece în garnitură fără a o scoate din poziție.
4. Curățați suprafața exterioară a țevii. Îndepărtați noroiul, grăsimea, așchiile de PE și umezeala de suprafață din zona care va intra în contact cu garnitura.
5. Verificați marcajul adâncimii de introducere de pe corpul cuplajului. Dacă nu există niciun semn, așezați cele două capete ale țevii unul lângă altul și măsurați adâncimea înainte de asamblare.
6. Dezasamblați cuplajul suficient pentru a glisa carcasa, inelele de compresie și garniturile pe țeavă în ordinea corectă.
7. Introduceți primul capăt de țeavă la adâncimea maximă, apoi introduceți al doilea capăt de țeavă până când ambele sunt poziționate corect în interiorul manșonului.
8. Strângeți manual șuruburile sau piulițele uniform, apoi utilizați o cheie dinamometrică pentru a le strânge într-un model de încrucișare. Nu strângeți niciodată complet o parte înainte de cealaltă parte.
9. Verificați dacă țeava rămâne în același aliniament și că spațiul dintre capetele țevii este uniform. Un spațiu unilateral poate reduce performanța de etanșare.
10. Testați articulația încet, urmărind presiunea de lucru a sistemului. Urmăriți cuplajul pentru scurgeri în timpul menținerii presiunii inițiale și din nou după stabilizarea termică.

Dacă cuplajul utilizează o specificație de cuplu, respectați-o. Strângerea excesivă poate zdrobi peretele țevii PE sau extruda garnitura într-o poziție incorectă. Strângerea insuficientă lasă etanșarea nepregătită pentru presiunea de serviciu. O cheie dinamometrică este o investiție mică în comparație cu costul săpatului unei îmbinări îngropate.

Greșeli obișnuite și riscuri de achiziții

Majoritatea defecțiunilor mecanice ale cuplajului pe conducta HDPE nu sunt cauzate de un design prost de cuplare. Acestea provin din dimensionarea greșită, pregătirea slabă a suprafeței, strângerea neuniformă sau utilizarea unui cuplaj nerestricționat pe o conductă care necesită reținere axială. Aceste probleme pot fi evitate atunci când instalatorul tratează o îmbinare mecanică mai degrabă ca pe un ansamblu de precizie decât ca pe o clemă.

Când cumpărați cuplaje mecanice de la un producător, solicitați intervalul exact de grosime a peretelui, specificația cuplului, compusul pentru garnituri și certificatul de testare a presiunii. Un furnizor care nu poate răspunde la aceste patru întrebări nu vă oferă suficiente informații pentru o instalare sigură.

Lista de verificare pentru selecția cuplajului mecanic pentru conducta HDPE

O listă scurtă de verificare ajută echipele de inginerie să compare ofertele fără a se baza pe nume de mărci sau descrieri vagi. La aceleași întrebări ar trebui să se răspundă pentru fiecare cuplare mecanică înainte de a fi aprobată pentru un proiect.

• Diametrul exterior al conductei și grosimea peretelui: Potriviți cuplajul la dimensiunea exactă a conductei PE, nu doar la DN.
• Clasa de presiune: Confirmați că valoarea nominală a presiunii de cuplare este egală sau depășește presiunea de lucru necesară la temperatura reală de funcționare.
• Rezistenta la sarcina finala: Determinați dacă cuplajul este reținut și dacă blocarea împingerii este încă necesară.
• Compatibilitate garnituri: Verificați dacă elastomerul este compatibil cu fluidul, temperatura și expunerea chimică.
• Spatiu pentru asamblare: Verificați dacă echipajul poate ajunge la șuruburi sau piulițe și utilizați o cheie dinamometrică în jurul țevii instalate.
• Inspecție și testare: Confirmați că marcajul cuplajului, înregistrările de testare și literatura de instalare sunt furnizate cu fiecare lot.
